Система кріплення — це несуча частина сонячної електростанції, яка передає на будівлю або фундамент власну вагу модулів, а також вітрові та снігові навантаження. Від її правильного вибору залежать герметичність покрівлі, цілісність рам фотомодулів, безпека об’єкта і строк служби всієї СЕС.

Універсального комплекту «для будь-якого даху» не існує. Навіть дві однакові на вигляд покрівлі можуть потребувати різних рішень через різний крок крокв, товщину металу, стан обрешітки, висоту будівлі або вітровий район. Тому систему обирають не лише за покриттям, а за сукупністю конструктивних і кліматичних факторів.

Від чого залежить вибір кріплення

1. місце встановлення: похилий чи плоский дах, земля, фасад, навіс або карпорт;
2. матеріал поверхні та тип несучої основи під нею;
3. геометрія даху, орієнтація, кут нахилу та доступна площа;
4. допустиме навантаження на покрівлю, перекриття, крокви або фундамент;
5. розрахункові вітрові й снігові навантаження, висота будівлі та крайові зони даху;
6. розміри, маса, товщина рами та дозволені зони затиску конкретної моделі панелі;
7. матеріали профілів і метизів, корозійна сумісність та умови експлуатації;
8. потреба в обслуговуванні, проходах, водовідведенні та кабельних трасах.

Системи кріплення за місцем розташування

1. Похилі дахи

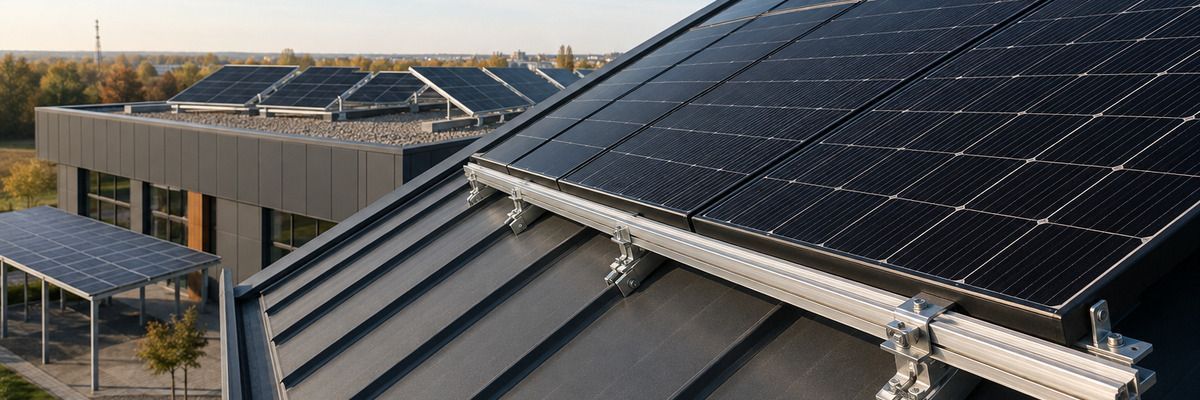

На похилих дахах модулі найчастіше встановлюють паралельно площині покрівлі. Базова схема складається з точок фіксації до даху або несучої основи, алюмінієвих напрямних, з’єднувачів профілю, середніх і кінцевих притисків. Така конструкція залишає вентиляційний зазор під модулями та забезпечує відведення дощової води.

Тип точки фіксації визначається покрівельним матеріалом. Крок опор, переріз профілю і кількість кріплень не можна вибирати «на око»: у крайових та кутових зонах даху вітрове відсмоктування зазвичай вище, тому там може знадобитися щільніший крок або посилена система.

2. Плоскі дахи

Для плоских покрівель застосовують баластні, механічно закріплені або комбіновані системи. Панелі можуть бути орієнтовані в один бік або за схемою «схід–захід». Одностороння схема дає змогу задати потрібну орієнтацію, а «схід–захід» щільніше використовує площу й формує більш рівномірний профіль генерації протягом дня.

Баластна система не потребує наскрізного кріплення до перекриття: стійкість забезпечують маса конструкції, панелей і розрахований додатковий баласт. Але «без отворів» не означає «без розрахунку». Необхідно перевірити несучу здатність перекриття та теплоізоляції, коефіцієнт тертя захисних матів об мембрану, вітрові зони, відступи від країв, парапети та розкладку баласту.

Якщо запас несучої здатності обмежений, дах має значний ухил або баласт виходить надмірним, застосовують анкери чи комбіновану схему. Місця проходу через гідроізоляцію виконують за технологією покрівельної системи із сумісними герметизувальними елементами.

3. Наземні конструкції

Наземна СЕС дає свободу вибору орієнтації, кута нахилу та відстані між рядами. Найпоширеніше рішення — стаціонарний металевий каркас на забивних палях, гвинтових палях, бетонних фундаментах або анкерних закладних. Тип фундаменту визначають після оцінки ґрунту, рельєфу, рівня ґрунтових вод, морозного здимання та розрахункових навантажень.

Для великих площ можливі одноосьові трекери, які змінюють положення модулів протягом дня. Вони здатні збільшити виробіток, але потребують більш складного проєктування, приводів, системи керування, обслуговування та достатніх міжрядних відстаней. Для приватних і невеликих комерційних СЕС фіксована конструкція часто економічно прогнозованіша.

4. Фасадні системи

Фасадне розміщення використовують, коли площі даху недостатньо або потрібна вертикальна генерація. Модулі кріплять на кронштейнах до несучої стіни чи фасадної підсистеми. Важливо враховувати матеріал стіни, тип утеплення, довжину анкерів, містки холоду, вентиляційний зазор, пожежні розсічки та підвищені локальні вітрові навантаження біля кутів будівлі.

5. Сонячні навіси та карпорти

У карпортах панелі одночасно генерують електроенергію і формують покриття над автомобілями, майданчиком або складською зоною. Несучий каркас виконують зі сталі чи алюмінію на фундаменті. Якщо модулі фактично виконують функцію даху, потрібна спеціально спроєктована водовідвідна система: звичайні зазори між рамами фотомодулів не гарантують герметичності.

Кріплення залежно від матеріалу похилого даху

Матеріали систем кріплення: що служить довго

Алюмінієві профілі

Алюміній легкий, корозійностійкий і зручний для дахового монтажу. Найчастіше з нього виготовляють напрямні, з’єднувачі та притиски. Переріз профілю підбирають за розрахунковим прольотом і навантаженням: візуально схожі рейки можуть мати різну несучу здатність.

Нержавіюча сталь

Нержавіючу сталь застосовують для покрівельних гаків, болтів, гайок, шайб і частини спеціальних затискачів. Для зовнішнього монтажу важливий не лише напис «нержавійка», а конкретна марка та клас корозійної стійкості, особливо біля моря, промислових зон або в агресивному середовищі.

Оцинкована та захищена сталь

Наземні рами, палі й великі карпорти часто виконують з оцинкованої сталі. Покриття має бути розраховане на зовнішню експлуатацію, а місця різання, свердління та зварювання — відновлені відповідно до технології. Тонкий декоративний шар фарби не замінює системного антикорозійного захисту.

EPDM та захисні мати

EPDM-прокладки герметизують вузли на металевих покрівлях і розділяють контактні поверхні. На плоских дахах захисні мати мають бути сумісні з ПВХ-, ТПО- або бітумною мембраною. Несумісний матеріал може пошкодити гідроізоляцію навіть тоді, коли монтаж зовні виглядає бездоганно.

Що обов’язково розраховують до монтажу

1. Обстежують основу: стан покрівлі, крокв, обрешітки, прогонів, перекриття або ґрунту. Стару чи пошкоджену покрівлю спочатку ремонтують.

2. Визначають вітрові та снігові навантаження з урахуванням регіону, висоти будівлі, рельєфу, форми й крайових зон даху.

3. Перевіряють залишкову несучу здатність конструкції та локальний тиск від опор або баласту, зокрема на утеплювач плоского даху.

4. Звіряють розкладку з інструкцією виробника фотомодуля: дозволені способи монтажу, зони притиску, довжина затискачів, орієнтація рейок і граничні механічні навантаження.

5. Розраховують крок опор, переріз і проліт профілю, кількість метизів, баласт або фундаментні елементи.

6. Передбачають температурне розширення довгих профілів, компенсаційні розриви, зазори між модулями, проходи та кабельні траси.

7. Узгоджують заземлення, зрівнювання потенціалів і блискавкозахист із загальним електротехнічним рішенням об’єкта.

Типові помилки під час вибору та монтажу

1. купівля комплекту лише за кількістю панелей без прив’язки до даху та розрахунку навантажень;

2. кріплення у покрівельний лист там, де потрібна фіксація до крокви, обрешітки або прогону;

3. надмірне чи недостатнє затягування метизів та притисків;

4. встановлення затискачів поза дозволеними зонами рами модуля або перекриття дренажних отворів;

5. використання невідповідного герметика замість штатної системи ущільнення;

6. відсутність перевірки несучої здатності плоского даху перед додаванням баласту;

7. занадто малі відступи від краю даху, парапетів, водостоків і технологічних проходів;

8. ігнорування температурного розширення довгих алюмінієвих напрямних;

9. контакт несумісних металів, пошкоджений цинковий шар або звичайні метизи без захисту від корозії;

10. кабелі, що лежать на покрівлі, торкаються гострих кромок або провисають під модулями.

Як підібрати систему кріплення: короткий алгоритм

1. Визначити місце встановлення та реальну несучу основу.

2. Провести заміри й технічне обстеження, зафіксувати тип і стан покриття.

3. Підібрати фотомодулі та отримати актуальну інструкцію з монтажу саме для цієї моделі.

4. Виконати розкладку панелей і розрахунок навантажень.

5. Обрати сумісну систему з підтвердженими характеристиками профілів, опор, притисків і метизів.

6. Підготувати специфікацію, схему точок кріплення, вузли герметизації та кабельний маршрут.

7. Після монтажу перевірити моменти затягування, герметичність, геометрію, фіксацію кабелів і виконати фотофіксацію прихованих вузлів.

Висновок

Правильна система кріплення починається не з каталогу деталей, а з обстеження об’єкта. Для металочерепиці, профнастилу, фальцу, черепиці, бітумного або мембранного даху застосовують різні вузли фіксації; для землі, фасаду й карпорту — окремі несучі рішення. При цьому остаточну конфігурацію визначають розрахункові навантаження, несуча основа та вимоги виробника фотомодуля.

Фахівці ПРОЕНЕРГО підбирають кріплення разом із розкладкою сонячних панелей і конструктивною схемою об’єкта. Такий підхід дає змогу зберегти покрівлю, правильно передати навантаження й отримати систему, розраховану на довготривалу експлуатацію, а не лише на день монтажу.

Поширені запитання

Чи можна встановити однакове кріплення на металочерепицю та профнастил?

Не завжди. Відрізняються геометрія хвилі, товщина листа, розташування несучої основи та допустимий спосіб передавання навантаження. Комплект підбирають після огляду покрівлі.

Чи пошкоджує баластна система плоский дах?

За правильного проєктування — ні. Потрібні сумісні захисні мати, перевірка тиску на утеплювач і мембрану, розрахунок баласту та підтвердження несучої здатності перекриття.

Чи можна кріпити панелі без монтажних рейок?

Так, існують безрейкові та короткорейкові системи для окремих типів металевих покрівель. Але вони мають бути сумісні з покриттям і фотомодулями та мати розраховану схему фіксації.

Який матеріал кріплення кращий?

Для дахів зазвичай використовують комбінацію алюмінієвих профілів і нержавіючих метизів; для наземних конструкцій — оцинковану сталь, інколи алюміній. Важливі не лише матеріали, а їх марка, захисне покриття та взаємна сумісність.

Чи потрібне обслуговування кріплень після монтажу?

Так. Під час планового огляду перевіряють притиски, з’єднання профілів, корозію, герметичність проходок, стан баласту та кабельних кріплень. Періодичність визначають проєкт і умови експлуатації.
