Залежність вихідної потужності стабілізатора від вхідної напруги

21 січня 2026

Залежність вихідної потужності стабілізатора від вхідної напруги: що важливо знати на практиці

При виборі стабілізатора напруги більшість користувачів орієнтується на номінальну потужність, зазначену в паспорті пристрою. Однак на практиці реальна вихідна потужність стабілізатора безпосередньо залежить від вхідної напруги. Саме цю залежність і відображає графік взаємозв’язку потужності та напруги.

Розуміння цього принципу дозволяє уникнути типових помилок при підборі стабілізатора та забезпечити надійну роботу обладнання.

Як працює залежність потужності від напруги

Графік залежності показує, що при зниженні вхідної напруги (Uвх) стабілізатор змушений компенсувати дефіцит енергії, підвищуючи струм. Це призводить до того, що вихідна потужність (Pвих) поступово зменшується.

Причина проста:
стабілізатор має обмеження по струму, тепловому режиму та елементній базі. При критичних відхиленнях напруги він фізично не може віддавати номінальну потужність, не ризикуючи власною безпекою та підключеним навантаженням.

Ключові моменти, які відображає графік

1. Номінальна потужність

Стабілізатор видає максимальну (номінальну) потужність лише в межах свого робочого діапазону напруги.

Наприклад, для більшості релейних моделей:

робочий діапазон: 140–270 В
оптимальна зона: 200–240 В

Саме в цій зоні стабілізатор здатний забезпечувати 100% заявленої потужності.

2. Поступове зниження потужності

Коли вхідна напруга падає, наприклад:

до 170 В
або до 150 В

стабілізатор продовжує коригувати напругу, але його здатність віддавати повну потужність зменшується.
На графіку це виглядає як плавний спад кривої вниз.

У цей момент користувач може зіткнутися з:

перевантаженням стабілізатора
спрацюванням захисту
нестабільною роботою підключеного обладнання

3. Різке падіння або відключення

При критично низьких або високих значеннях напруги:

нижче 140 В
вище 270 В

більшість стабілізаторів:

різко знижують вихідну потужність
або повністю відключаються

На графіку це виглядає як:

обрив кривої
або різкий «провал»

Це не дефект, а захисна функція, яка запобігає пошкодженню стабілізатора та навантаження.

Інверторні стабілізатори: у чому різниця

Інверторні (безступеневі) стабілізатори мають:

значно ширший діапазон роботи (зазвичай 90–310 В)
кращу здатність зберігати потужність при низькій напрузі

Їхній графік залежності виглядає більш пологим:

спад потужності починається пізніше
зменшення відбувається плавніше

Проте важливо розуміти:
👉 залежність все одно існує, просто вона менш різка, ніж у релейних моделей.

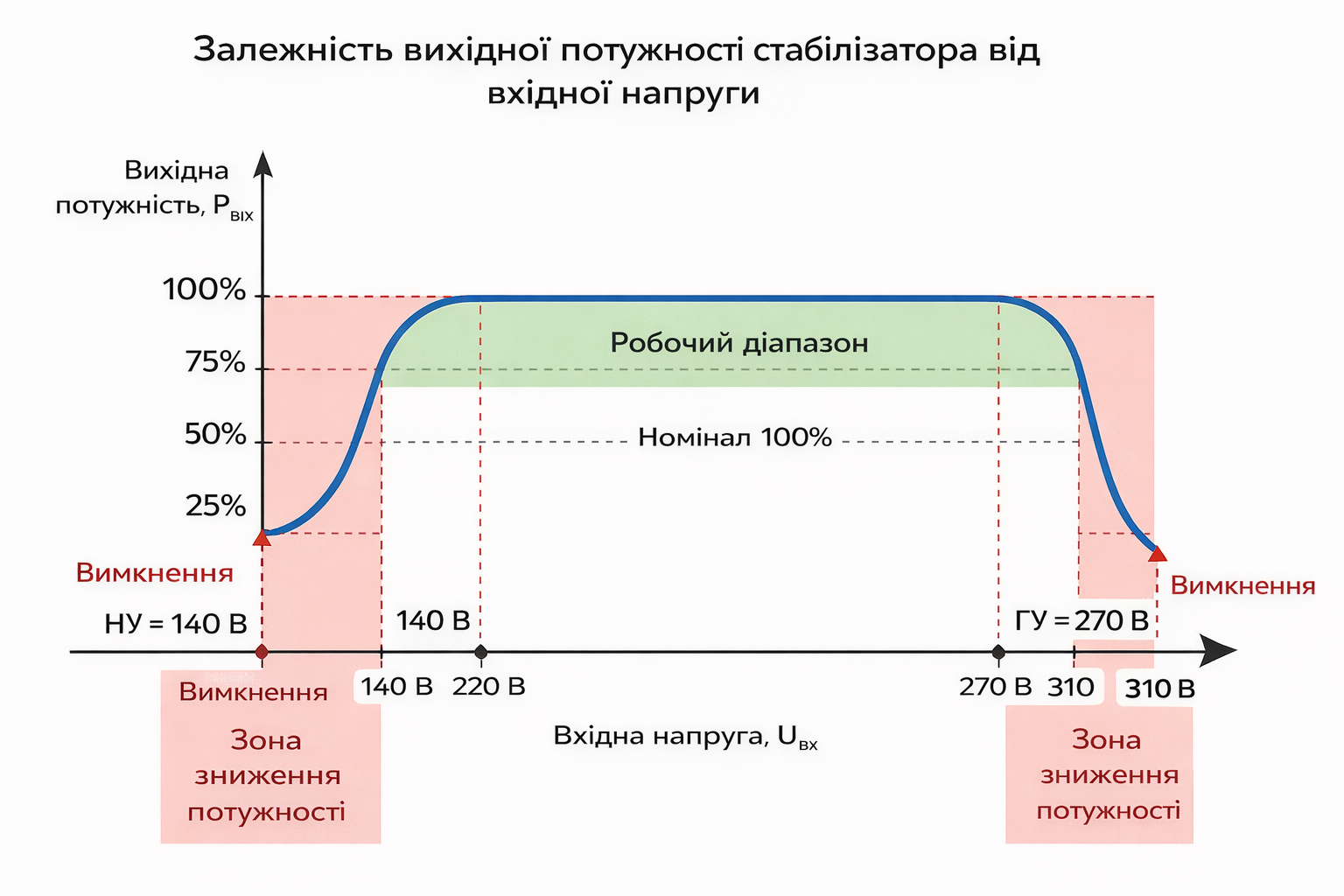

Як виглядає графік візуально

Вісь X (горизонтальна) — вхідна напруга (Uвх)
Вісь Y (вертикальна) — вихідна потужність (Pвих), у % або Вт

Графік:

іде рівно на рівні 100% у робочій зоні
починає знижуватися при виході за оптимальний діапазон
різко обривається в точці відключення

Саме цей «провал» часто вводить користувачів в оману, якщо вони орієнтуються лише на номінальні цифри в паспорті.

Практичний висновок від ProEnergo

🔹 Номінальна потужність стабілізатора — не постійна величина
🔹 При низькій напрузі реальна потужність може бути на 30–50% меншою
🔹 Запас по потужності — обов’язковий, а не «бажаний»
🔹 Для проблемних мереж доцільно розглядати інверторні моделі

👉 Саме тому фахівці ProEnergo підбирають стабілізатори не “за паспортом”, а за реальними умовами мережі.
