RIGOL RP1300H – это высоковольтный кабель с измерительным щупом в пластиковом корпусе с одной стороны и разъемом BNC (вилка) с другой стороны. Предназначен для передачи высоковольтного сигнала от испытуемого устройства на вход осциллографа, для дальнейшего отображения/измерения его амплитудно-временных параметров.
Максимальные значения исследуемых сигналов DC+AC– до 2 кВ. Частотный диапазон исследуемых сигналов – до 300 МГц.
Особенности
- Фиксированный коэффициент деления
- Широкая полоса пропускания
- Эргономичность, оптимальное соотношение цена/качество
Технические характеристики
| Максимальное рабочее напряжение | DC+AC: 2 кВ CAT I, DC+AC: 1,5 кВ CAT II |
| Рабочий частотный диапазон | DC ~ 300 МГц |
| Коэффициент деления | 100:1 |
| Время нарастания | 1,2 нс |
| Входной импеданс | 100 Ом |
| Входная емкость | 5,5 пФ |
| Диапазон компенсации емкости | 10 пФ ~ 35 пФ |
| Температурный коэффициент | < 200 ppm/ºС |
| Точность | AC: НД DC: <1% |
| -3дБ 40 МГц | |
| Диапазон рабочих температур | 0 ~ 50ºС |
| Диапазон температур хранения | -20 ~ 70ºС |
| Длина кабеля | 1,35 м |
| Вес | 93 г |

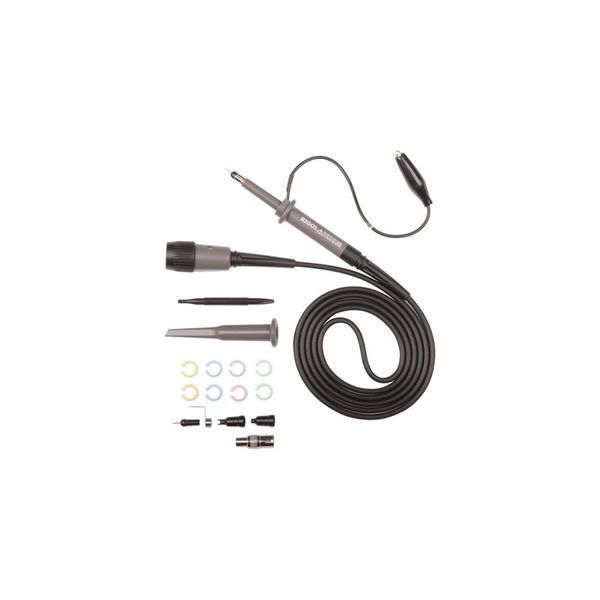

Комплектация
- Высоковольтный пассивный измерительный щуп для осциллографа RIGOL RP1300H — 1 шт.
- Наконечник щупа с зажимом в виде крючка — 1 шт.
- Отвертка для регулировки компенсации — 1 шт.
- Цветные маркировочные кольца — 8 шт.
- Земляной провод с зажимом типа "крокодил" — 1 шт.
- Защитная насадка — 1 шт.
- Защищенный наконечник — 1 шт.
- BNC-адаптер — 1 шт.
