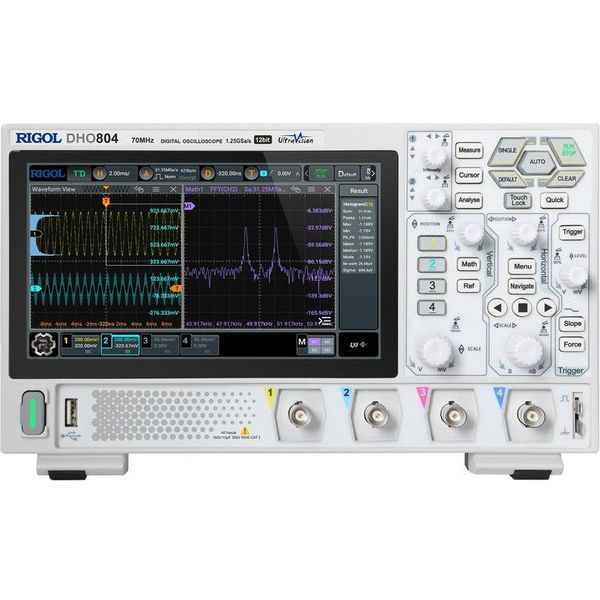

RIGOL DHO804 – это высокопроизводительный четырехканальный осциллограф с полосой пропускания 70 МГц, частотой дискретизации 1,25 ГВыб/с, 12-разрядным АЦП, низким уровнем шума, глубиной памяти 25 Мточек и сенсорным дисплеем с диагональю 17,8 см и разрешением 1024×600 пикселей. Скорость захвата осциллограмм в режиме UltraAcquire – 1 000 000 осц/с. Оснащен ПЗ для запуска и декодирования I²C, SPI и RS232/UART.
Особенности
- 12-разрядный АЦП: высокое разрешение и смещение, тракт сигнала с низким уровнем шума, более точные измерения.
- Возможность проверки слабых сигналов благодаря 12-битному вертикальному разрешению с 4096 уровнями квантования, что в 16 раз превышает уровни квантования 8-битных систем.
- 7-дюймовый сенсорный дисплей высокого разрешения.
- Скорость захвата осциллограмм – 1 000 000 осц/с; позволяет быстро обнаруживать сбои и аномалии сигнала и гарантирует плавный рабочий процесс – даже с измерениями, спектром, математикой или длительным сбором данных.
- Интерфейс Type-C позволяет питать устройство от портативного источника питания и проводить тестирования даже в полевых условиях.
- Имеет компактные размеры и может быть использован со стандартным креплением для мониторов, что эффективно уменьшает площадь рабочего стола и дает больше пространства для работы.

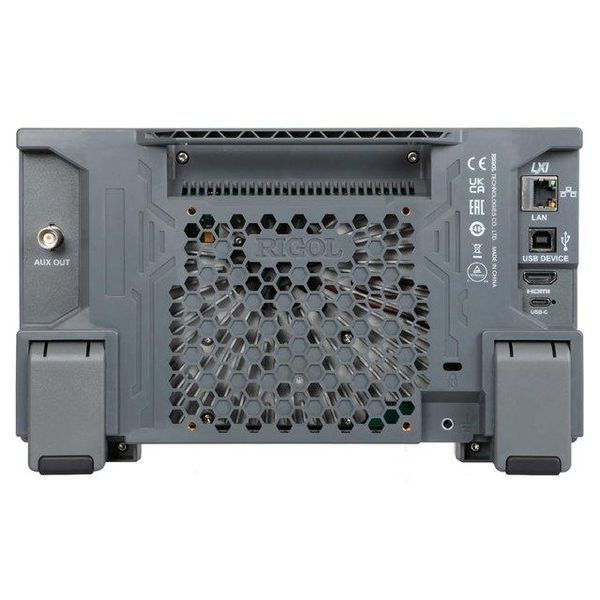

- Выходные интерфейсы USB, LAN и HDMI поддерживают дистанционное управление и позволяют проводить конференции.
Технические характеристики
| Модель | DHO802 | DHO804 | DHO812 | DHO814 |
| Полоса пропускания | 70 MГц | 70 MГц | 100 MГц | 100 MГц |
| Количество каналов | 2 | 4 | 2 | 4 |
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс |
| Частота дискретизации | 1 канал: 1,25 ГВыб/с 2 канала: 625 МВыб/с каждый 4 канала: по 312,5 МВыб/с каждый | |||
| Скорость захвата осциллограмм | 30 000 осц/с (векторный режим) 1 000 000 осц/с (режим UltraAcquire) | |||
| Глубина памяти (стандартная) | 1 канал: 25 Мточек 2 канала: по 10 Мточек каждый 4 канала: по 1 Мточек каждый | |||
| Вертикальное разрешение | 12 бит | |||
| Дисплей | 7-дюймовый емкостный сенсорный ЖК-дисплей, 1024 × 600 | |||
| Интерфейс питания | Type-C | |||
| Напряжение питания | DC 12 В, 4 A | |||
| Мощность | макс. 48 Вт (при подключении к различным интерфейсам, USB-накопителю и пробникам) | |||
| Габариты | 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) | |||
| Вес | 1,78 кг (без упаковки) / 2,78 кг (в упаковке) | |||
Руководство пользователя
Загрузить руководство пользователя для RIGOL DHO804 (англ.).
Характеристики
Загрузить характеристики для RIGOL DHO804 (англ.).
Комплектация
- Цифровой осциллограф RIGOL DHO804 — 1 шт.
- Пробники осциллографические PVP3150 (150 МГц) — 4 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Провод заземления — 1 шт.
