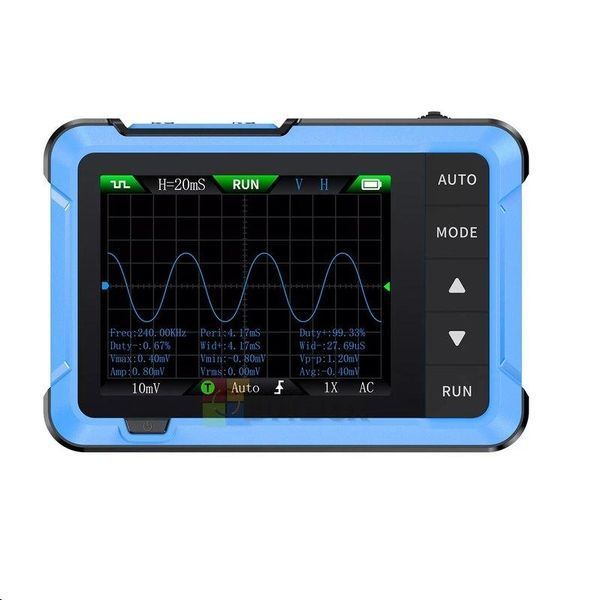

FNIRSI DSO-510 — это компактный осциллограф с расширенным функционалом для тестирования сложных сигналов, ремонта, разработки и обучения. Он поддерживает аналоговые и цифровые сигналы, обеспечивает частоту дискретизации 48 Мвыб/с, полосу пропускания 10 МГц и диапазон напряжений ±400 В.
Три режима запуска (автоматический, нормальный, одиночный) и удобный AUTO-режим позволяют быстро получать точные измерения. Встроенный генератор сигналов (до 50 кГц), дисплей 2,8" (320×240) и аккумулятор 1000 мАч обеспечивают удобство и автономную работу до 4 часов.
Особенности
- Портативный осциллограф для начинающих и энтузиастов
- Частота дискретизации 48 Мвыб/с, полоса пропускания 10 МГц, диапазон напряжений ±400 В
- Генератор сигналов с частотой до 50 кГц
- 2,8" TFT-дисплей с разрешением 320×240, интерфейс Type-C
- Три режима запуска: одиночный, нормальный, автоматический
- Поддержка периодических аналоговых и непериодических цифровых сигналов
- Два языка интерфейса: китайский и английский
- Режим AUTO в один клик: мгновенное отображение формы сигнала без сложной настройки
- Встроенный литиевый аккумулятор 1000 мАч обеспечивает до 4 часов работы
Технические характеристики
| Осциллограф | |
|---|---|
| Количество каналов | 1 |
| Частота дискретизации | 48 Мвыб/с |
| Полоса пропускания | 10 МГц |
| Вертикальная чувствительность | 10 мВ/дел-20 В/дел (с прогрессией по схеме 1-2-5) |
| Диапазон временной развертки | 50 нс/дел-20 с/дел (с прогрессией по схеме 1-2-5) |
| Диапазон напряжений | X1: ±40 В (Vpp: 80 В) X10: ±400 В (Vpp: 800 В) |
| Режимы запуска | Авто / Нормальный / Одиночный |
| Фронт развертки | Нарастающий/ниспадающий фронт |
| Режим входа | AC/DC |
| Генератор сигналов | |
| Частота | 0-50 кГц |
| Амплитуда | 0,1-3,0 В |
| Скважность | 0-100% (прямоугольные и пилообразные сигналы) |
| Формы сигналов | синус, прямоугольник, пила, полуволна, полная волна, ступенчатый, обратный ступенчатый, экспоненциальный рост, экспоненциальный спад, постоянный сигнал, многотональный, импульс поглощения, волна Лоренца |
| Общие характеристики | |
| Дисплей | 2,8 дюйма / разрешение 320×240 |
| Зарядка через USB | 5 В / 1 А |
| Емкость литиевого аккумулятора | 1000 мАч |
| Габариты | 99 мм × 68,3 мм × 19,5 мм |
| Вес | 104 г |

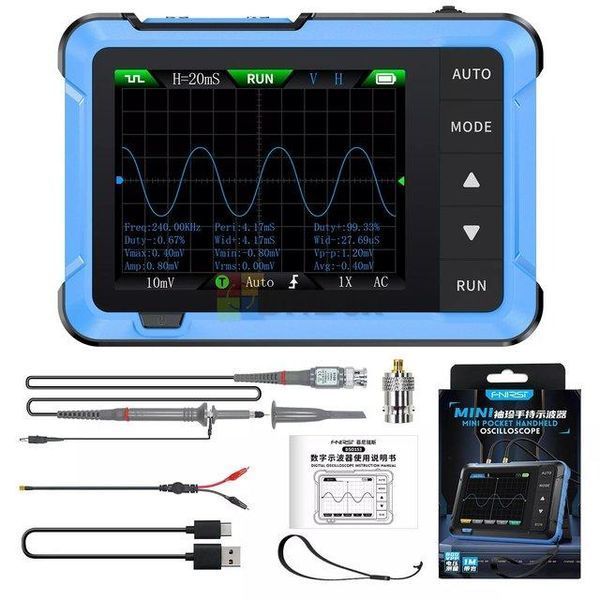

Комплектация
- Цифровой осциллограф FNIRSI DSO-510 — 1 шт.
- Упаковочная коробка — 1 шт.
- Щуп с зажимами "крокодил" — 1 шт.
- Кабель для зарядки — 1 шт.
- Шнурок для переноски — 1 шт.
- Руководство пользователя — 1 шт.
- Адаптер — 1 шт.
- Щуп P6100 — 1 шт.
