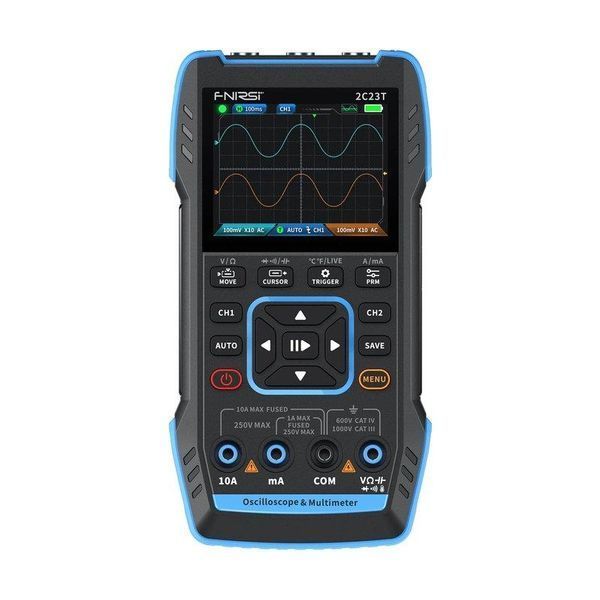

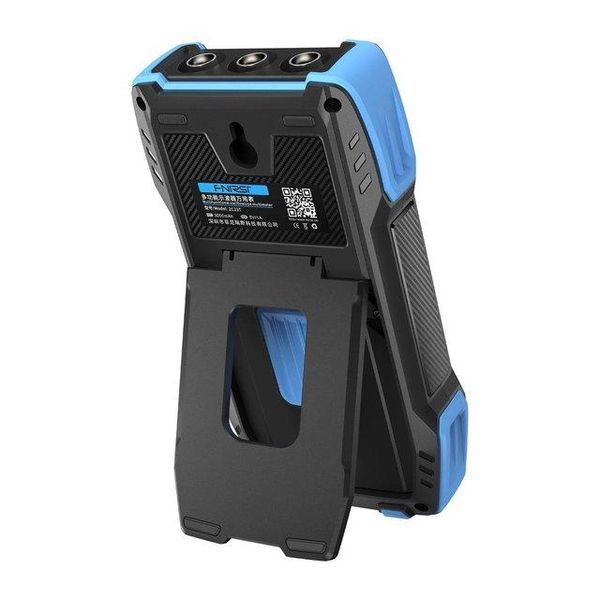

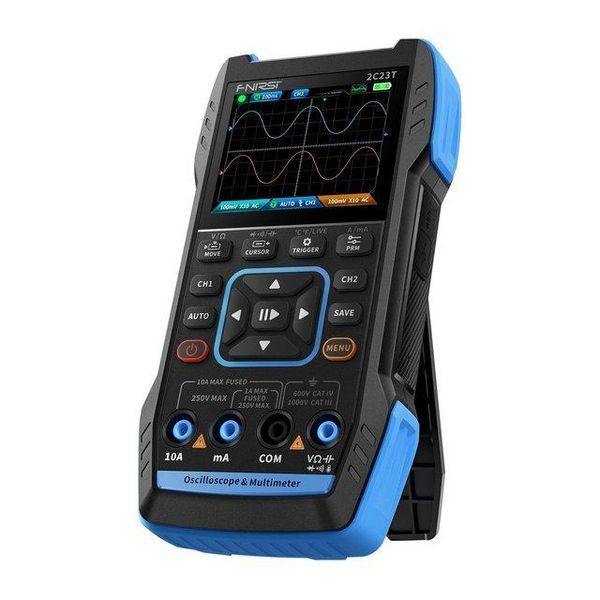

FNIRSI 2C23T – это портативный цифровой двухканальный осциллограф с полосой пропускания 10 МГц, частотой дискретизации 50 Мвыб/с и глубиной памяти 32 кБ, предназначенный для выполнения работ по обслуживанию и проектированию. FNIRSI 2C23T поддерживает автоматические измерения и измерения пикового напряжения до ±400 В и имеет вертикальную развертку 200 мВ/дел - 10 В/дел.
FNIRSI 2C23T оснащен встроенным 4-разрядным мультиметром True RMS с диапазоном до 10,000 отсчетов и генератором функциональных сигналов с максимальной выходной частотой до 2 МГц для всех типов сигнала и шагом 1 Гц, который поддерживает 7 типов сигнала: синусоидальная, прямоугольная, треугольная, полная волна, полуволна, шум, постоянный ток.
Особенности
- 3-в-1 устройство: осциллограф, мультиметр и генератор сигналов
- Функции измерений мультиметра: переменное/постоянное напряжение, ток, сопротивление, емкость, температура, тестирование диодов и прозвонка цепи
- Функция сохранения/экспорта формы сигнала в один клик с возможностью загрузки сохраненных изображений путем подключения к ПК через Type-C
- Встроенный перезаряжаемый литий-ионный аккумулятор емкостью 3000 мАч с временем работы в режиме ожидания до 6 часов для широкого спектра применений и условий эксплуатации
- Встроенный модуль защиты от высокого напряжения
- Высокая портативность и прочная конструкция с аппаратной архитектурой FPGA + MCU + ADC
Технические характеристики
| Осциллограф | |||
|---|---|---|---|
| Каналы | 2 | ||
| Аналоговая полоса пропускания | 10 МГц | ||
| Частота дискретизации | 50 Мвыб/с | ||
| Тип сигнала | AC/DC | ||
| Режим триггера | Автоматический / Нормальный / Одиночный | ||
| Тип триггера | Нарастающий/спадающий фронт | ||
| Вертикальная развертка | 20 мВ/дел - 10 В/дел (X1) | ||
| Диапазон временной развертки | 50 нс - 10 с | ||
| Макс. измеряемое напряжение | ±400 В | ||
| Сопротивление входа | 1 МОм | ||
| Глубина памяти | 32 кБ | ||
| Мультиметр | |||
| Макс. разрешение | 10000 отсчетов | ||
| Режим тестирования | Параметр | Диапазон | Точность |
| Постоянное напряжение | 9,999 / 99,99 / 999,9 В | ±(0,5%+3) | |
| Переменное напряжение | 9,999 / 99,99 / 750,0 В | ±(1%+3) | |
| Постоянный ток | 9999 мкА / 99,99 мА / 999,9 мА / 9,999 А | ±(1,2%+3) | |
| Переменный ток | 9999 мкA / 99,99 мА / 999,9 мА / 9,999 А | ±(1,5%+3) | |
| Сопротивление | 9,999 МОм / 999,9 КОм / 99,99 КОм / 9,999 КОм / 999,9 Ом | ±(0,5%+3) | |
| 99,99 МОм | ±(1,5%+3) | ||
| Емкость | 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ | ±(2,0%+5) | |
| 9,99 мФ / 99,99 мФ | ±(5,0%+20) | ||
| Температура | -55 - 1300°C | ±(2,5%+5) | |
| Тестирование диодов | ✓ | ||
| Прозвонка цепи | ✓ | ||
| Выявление напряжения | ✓ | ||
| Генератор сигналов | |||
| Каналы | 1 | ||
| Частота | 1 Гц - 2 МГц | ||
| Амплитуда | 0,1 - 3,3 В | ||
| Скважность | 0-100% | ||
| Форма выходного сигнала | Синусоидальная, прямоугольная, треугольная, полная волна, полуволна, шум, постоянный ток | ||
| Общие характеристики | |||
| Дисплей | 2.8-дюймовый цветной HD-экран | ||
| Разрешение | 320 × 240 | ||
| Аккумулятор | Литий-ионный, 3000 мАч | ||
| Зарядка | USB Type-C (5 В/1 А) | ||
| Размеры | 167 × 89 × 35 мм | ||
| Вес | 300 г | ||
Руководство пользователя
Скачать руководство пользователя FNIRSI 2C23T (на нескольких языках)
Комплектация
- Осциллограф FNIRSI 2C23T — 1 шт.
